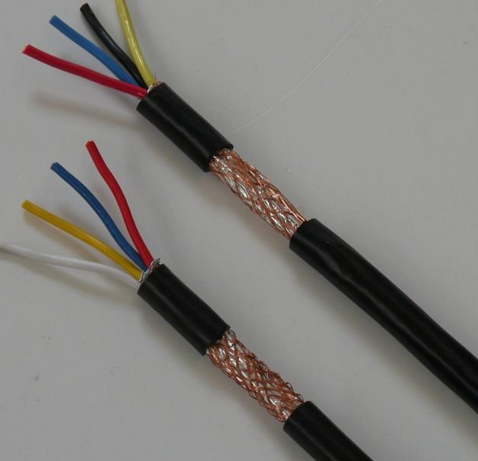

KYDYDP低煙無鹵屏蔽電纜
一：產品特點及用途
KYDYDP低煙無鹵屏蔽電纜適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線，低煙無鹵聚烯烴具有燃燒時發煙量小，無鹵酸氣體釋放，屬于環保型電纜，適用于對消防具有特殊要求的場合。
二：產品執行標準：GB9330-88，阻燃性能試驗執行GB12666-90標準
三：KYDYDP低煙無鹵屏蔽電纜使用特性
1．交流額定電壓：U0/U 450/750KV
2．高工作溫度：聚氯乙烯(聚乙烯)J緣不超過70℃
交聯聚乙烯J緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3．低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
4．電纜安裝敷設溫度應不低于0℃。
5．電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍
四：基本型號及M稱
1．聚氯乙烯J緣和護套控制電纜
|
KVV
|
銅芯聚氯乙烯J緣聚氯乙烯護套控制電纜
|
|
KVVP
|
銅芯聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽控制電纜
|
|
KVVP2
|
銅芯聚氯乙烯J緣聚氯乙烯護套銅帶屏蔽控制電纜
|
|
KVV22
|
銅芯聚氯乙烯J緣聚氯乙烯護套鋼帶鎧裝控制電纜
|
|
KVVR
|
銅芯聚氯乙烯J緣聚氯乙烯護套控制軟電纜
|
|
KVVRP
|
銅芯聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽控制軟電纜
|
|
KVVP2-22
|
銅芯聚氯乙烯J緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜
|
2．交聯聚乙烯J緣聚氯乙烯護套控制電纜
|
KYJV
|
銅芯交聯聚乙烯J緣聚氯乙烯護套控制電纜
|
|
KYJVR
|
銅芯交聯聚乙烯J緣聚氯乙烯護套控制軟電纜
|
|
KYJVP
|
銅芯交聯聚乙烯J緣銅絲編織屏蔽聚氯乙烯護套控制電纜
|
|
KYJVRP
|
銅芯交聯聚乙烯J緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜
|
|
KYJVP2
|
銅芯交聯聚乙烯J緣銅帶屏蔽聚氯乙烯護套控制電纜
|
|
KYJVRP2
|
銅芯交聯聚乙烯J緣銅帶屏蔽聚氯乙烯護套控制軟電纜
|
|
KYJV22
|
銅芯交聯聚乙烯J緣聚氯乙烯護套鋼帶鎧裝控制電纜
|
|
KYJVP22
|
銅芯交聯聚乙烯J緣銅編織屏蔽聚氯乙烯護套鋼帶鎧裝控制電纜
|
|
KYJVP2-22
|
銅芯交聯聚乙烯J緣銅帶屏蔽聚氯乙烯護套鋼帶鎧裝控制電纜
|
3．低煙無鹵阻燃聚烯烴J緣和護套控制電纜
|
KYDYD
|
銅芯低煙無鹵阻燃聚烯烴J緣和護套控制電纜
|
|
KYDYDR
|
銅芯低煙無鹵阻燃聚烯烴J緣和護套控制軟電纜
|
|
KYDYDP
|
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽控制電纜
|
|
KYDYDRP
|
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽控制軟電纜
|
|
KYDYDP2
|
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽控制電纜
|
|
KYDYDRP2
|
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽控制軟電纜
|
|
KYDYD-22
|
銅芯低煙無鹵阻燃聚烯烴J緣和護套鋼帶鎧裝控制電纜
|
|
KYDYDP22
|
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽鋼帶鎧裝控制電纜
|
|
KYDYDP2-22
|
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽鋼帶鎧裝控制電纜
|
|
注：基本型號中J緣和護套還有YDJ低煙無鹵阻燃交聯聚烯烴
|
|
備注：需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號M稱和含義
表2
|
項目
|
代號
|
說明
|
|
阻燃特性
|
ZR
|
分A、B、C阻燃
|
|
系列代號
|
K
|
控制電纜
|
|
J緣材料
|
V
|
聚氯乙烯、阻燃聚氯乙烯
|
|
Y
|
聚乙烯
|
|
|
YD
|
低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴)
|
|
|
YJ
|
交聯聚乙烯
|
|
|
護套材料
|
V
|
聚氯乙烯、阻燃聚氯乙烯
|
|
YD
|
低煙無鹵聚烯烴
|
|
|
屏蔽材料
|
P
|
銅絲編織屏蔽
|
|
P1
|
鍍錫銅絲屏蔽
|
|
|
P2
|
銅帶繞包屏蔽
|
|
|
P3
|
鋁塑繞包屏蔽
|
|
|
鎧裝材料
|
22
|
鋼帶鎧裝聚氯乙烯護套
|
|
23
|
鋼帶鎧裝聚乙烯護套
|
|
|
32
|
鋼絲鎧裝聚氯乙烯護套
|
|
|
33
|
鋼絲鎧裝聚乙烯護套
|
|
|
導體結構
|
A
|
單股導體
|
|
B
|
7股絞合導體
|
|
|
R
|
多股絞合導體
|
六：主要技術指標
1． 成品電纜導體直流電阻(Ω/km.20℃)參照附錄A表3規定。
2． J緣電阻及J緣標稱厚度符合下表規定：公司網址：http://xtdlc.com.
|
標稱截面(mm2)
|
J緣標稱厚度
|
J緣電阻(MΩ/KM)
|
|
|
20℃
|
70℃
|
||
|
0.5
|
0.6
|
13
|
0.013
|
|
0.75
|
0.6
|
12
|
0.12
|
|
1.0
|
0.6
|
11
|
0.011
|
|
1.5
|
0.7
|
11
|
0.011
|
|
2.5
|
0.8
|
10
|
0.010
|
|
4
|
0.8
|
8.5
|
0.0085
|
|
6
|
0.8
|
7
|
0.0070
|
|
10
|
1.0
|
6.5
|
0.0065
|
3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
