AFHBR電纜-3*6+1*4
使用特性：
1、長期使用工作溫度：200℃；短期使用1000℃，90分鐘
2、額定電壓Uo/U：450/750V、600/1000V
3、低環境溫度：固定敷設－60℃，非固定敷設－20℃
4、小彎曲半徑：非鎧裝電纜不小于電纜外徑的的10倍，鎧裝電纜不小于電纜外徑的12倍。
5，使用標準：耐高溫防火電纜AFHBR電纜-3*6+1*4執行企業標準
1、長期使用工作溫度：200℃；短期使用1000℃，90分鐘
2、額定電壓Uo/U：450/750V、600/1000V
3、低環境溫度：固定敷設－60℃，非固定敷設－20℃
4、小彎曲半徑：非鎧裝電纜不小于電纜外徑的的10倍，鎧裝電纜不小于電纜外徑的12倍。
5，使用標準：耐高溫防火電纜AFHBR電纜-3*6+1*4執行企業標準
用途：
經我公司多年的銷售和驗證，耐高溫防火電纜AFHBRP適用于交流額定電壓0.6/1kV及以下，高溫環境中的型號檢測及電力傳輸。尤其適用于消防與保安系統的系統保護回路的控制及動力傳輸。
耐高溫防火電纜AFHBR電纜-3*6+1*4重要的特征是：能在1000℃下使用90分鐘，維持在火災狀況下給消防、救生設備和保安系統供應電能，以減少人員傷亡和降低救援難度.
經我公司多年的銷售和驗證，耐高溫防火電纜AFHBRP適用于交流額定電壓0.6/1kV及以下，高溫環境中的型號檢測及電力傳輸。尤其適用于消防與保安系統的系統保護回路的控制及動力傳輸。
耐高溫防火電纜AFHBR電纜-3*6+1*4重要的特征是：能在1000℃下使用90分鐘，維持在火災狀況下給消防、救生設備和保安系統供應電能，以減少人員傷亡和降低救援難度.
型號及M稱：
|
序號
|
M稱
|
敷設方式
|
敷設方式
|
|
1
|
AFHBR
|
耐高溫防火電纜
|
用于各種移動電器設備
|
|
2
|
ABHBRP
|
耐高溫屏蔽防火軟電纜
|
規格：
|
型號
|
額定電壓（U0/U）（KV）
|
芯數
|
標稱截面（mm²）
|
|
ABHBR
ABHBRP |
0.6/1
|
3、3+1
|
1.5-150
|
耐高溫防火電纜AFHBR電纜-3*6+1*4結構示意圖
1、導體銅芯或鎳芯
2、聚四氟繞包，玻纖編織或F46注塑或云母帶J緣
3、玻纖
4、高溫玻纖布繞包
5、云母帶
6、玻纖布繞包
7、外屏蔽護套
型號說明
型號含義表
1、系列代號
1、系列代號
2、J緣材料
3、屏蔽材料
4、護套材料
5、鎧裝材料
6、導體種類
主要技術指標：
|
性能項目
|
單位
|
技術指標
|
|
試驗電壓
|
kV
|
3.5/5min
|
|
J緣電阻
|
MΩ/km
|
500
|
|
耐火特性
|
-
|
GB12666.6 A類或B類
|
|
阻燃特性
|
-
|
GB12666.5 A類或B類
|
型號對照表：
|
項目
|
代號
|
含義說明
|
|
系列代號
|
NH
|
防火電纜
|
|
J緣材料
|
F
|
防火J緣材料
|
|
屏蔽材料
|
/
P1 |
無屏蔽可省略
鍍錫銅絲編織屏蔽 |
|
護套材料
|
F
|
聚全氟乙丙烯
|
|
鎧裝材料
|
2232
|
鋼帶鎧裝
細鋼絲鎧裝 |
|
導體種類
|
A
B |
單股導體
絞合導體 |

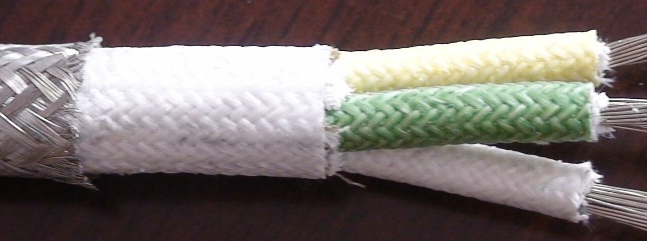

產品樣圖
|
|
|
||||||||||||||||||||||||
電纜結構參數：
|
序號
|
芯數×標稱截面
|
芯數（根/直徑）
（mm） |
電纜大外徑
（mm） |
計算重量（dg/dm）
|
||
|
ABHBR
|
ABHBRP
|
ABHBR
|
ABHBRP
|
|||
|
1
|
3×1.5
|
32/0.25
|
10.2
|
10.9
|
135.2
|
167
|
|
2
|
3×2.5
|
49/0.25
|
11.1
|
11.9
|
169.6
|
205
|
|
3
|
3×4
|
56/0.30
|
13.4
|
14.0
|
267.0
|
301.5
|
|
4
|
3×6
|
84/0.30
|
15.6
|
16.4
|
357.2
|
424.5
|
|
5
|
3×10
|
84/0.40
|
18.7
|
19.6
|
541.4
|
624.4
|
|
6
|
3×16
|
126/0.40
|
22.5
|
23.4
|
812.0
|
908.8
|
|
7
|
3×25
|
196/0.40
|
27.5
|
28.7
|
1220
|
1405
|
|
8
|
3×35
|
276/0.40
|
32.1
|
33.9
|
1635
|
1851
|
|
9
|
3×2.5+1×1.5
|
49/0.25
|
12.2
|
12.9
|
2118.8
|
251
|
|
10
|
3×4+1×1.5
|
56/0.30
|
14.0
|
14.9
|
301.0
|
345.4
|
|
11
|
3×6+1×2.5
|
84/0.30
|
16.4
|
17.6
|
411.2
|
483
|
|
12
|
3×10+1×4
|
84/0.40
|
19.7
|
20.5
|
634.5
|
719.6
|
|
13
|
3×16+1×10
|
126/0.40
|
24.3
|
25.6
|
994
|
1154
|
|
14
|
3×25+1×16
|
196/0.40
|
29.2
|
30.5
|
1473
|
1667
|
|
15
|
3×32+1×16
|
276/0.40
|
35.1
|
36.4
|
1952
|
2150
|
