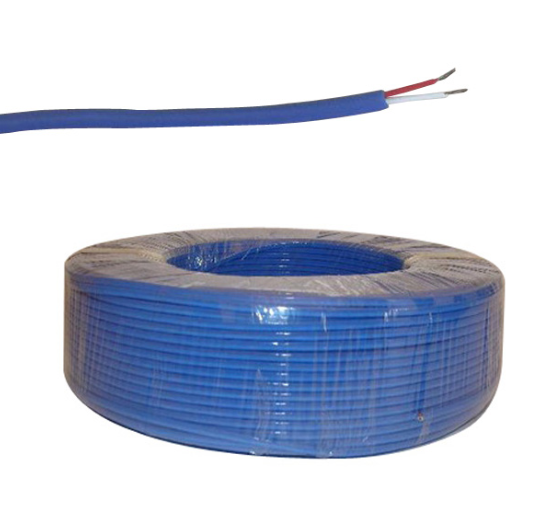

本安一般用補償導線ia-SC-G-VV ia-SC-G-VPV
本安一般用補償導線ia-SC-G-VV ia-SC-G-VPV執行標準：GB/T4989-94及JB/T7495-94
1、工作溫度：
一般用：高70℃和105℃兩種。耐熱用：高200℃和260℃兩種。
2、低環境溫度：
氟塑料絕緣和護套線纜：固定敷設- 60℃，非固定敷設-20℃。
阻燃型熱電偶補償導線電纜聚氯乙烯絕緣和護套線纜：固定敷設-40℃，非固定敷設-15℃。
3、允許彎曲半徑：
a)有銅帶屏蔽的補償電纜，應不小于電纜外徑的16倍；
b)其它結構的補償電纜，應不小于電纜外徑的10倍。
本安一般用補償導線電纜的型號、名稱
ia-SC-G-VV | 聚氯乙烯絕緣對絞聚本安型氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
ia-SC-G-VPV | 聚氯乙烯絕緣對絞銅絲編織分屏蔽本安型聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
ia-SC-G-VPVP | 聚氯乙烯絕緣對絞銅絲編織分屏蔽和總屏蔽本安型聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
ia-SC-G-VVP | 聚氯乙烯絕緣對絞銅絲編織總屏蔽本安型聚氯乙烯護套一般用普通級S分度熱電偶用補償電纜 |
注：普通級補償導線型號表示方法：在精密級補償導線型號基礎上去掉字母“S"即可(下同)。 注： 1、其它型號補償導線如：KC、JX、SC、EX、NC、TX等，只需改寫型號的項，如：EX-G-VV、TX-H-FVP等； 2、需導體為多股軟芯時，應在原型號后加“R"表示，如：TX-G-VVPR； 3、還可根據需要提供聚乙烯(Y)絕緣、交聯聚乙烯(YJ)絕緣補償電纜。 4、補償電纜屏蔽層也可采用金屬帶繞包形式，如：復合鋁帶(P3)、復合銅帶(P2)； 5、需阻燃型補償電纜，應在原型號前加“ZR-"。 6、需鎧裝型補償電纜，應在原型號后加“-22"表示鋼帶鎧裝；加“-32"表示鋼絲鎧裝。 | |
