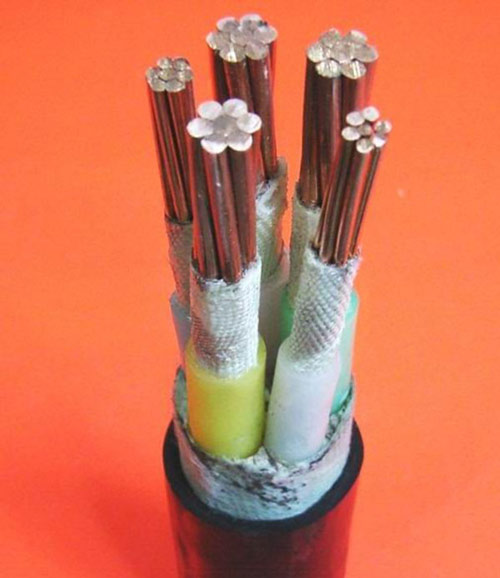

一：耐火電力電纜NH-YDYD NH-VDVD產品特點及用途:
耐火電力電纜NH-YDYD NH-VDVD有較高的耐火性能，經受火焰直接燃燒下，在一定的時間內不發生短路和短路故障，因此，在火災發生時，有利于減少損失，耐火電力電纜NH-YDYD NH-VDVD屬于耐火耐溫電纜，尤其適用于對消防要求較大的電力、大型建筑、鐵路、船舶等行業。
二：耐火電纜產品執行標準:執行企業標準，耐火特性符合GB12666.6-90要求(IEC331)
三：耐火電力電纜NH-YDYD NH-VDVD使用特征
1． 交流額定電壓：U0/U 0.6/1KV
2． 大長期工作溫度：阻燃聚氯乙烯絕緣和護套70℃和105℃
氟塑料絕緣和護套200℃和260℃
交聯聚乙烯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和120℃
3． 低環境溫度：阻燃聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃；非固定敷設-20℃
4． 耐火電力電纜NH-YDYD NH-VDVD耐火特性：
|
符合IEC331規定 |
火焰溫度750℃、燃燒時間3h、冷卻時間12h、附加額定電壓、附加3A電流 |
|
符合GB12666.6-A類 |
火焰溫度950-1000℃、燃燒時間90min、附加額定電壓3A電流 |
|
符合GB12666.6-B類 |
火焰溫度750-800℃、燃燒時間90min、附加額定電壓3A電流 |
5．電纜安裝敷設溫度不低于0℃
6．敷設推薦的允許彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍
鎧裝電纜不小于電纜外徑12倍
氟塑料絕緣和護套材料電纜不小于電纜外徑的8倍
四：耐火電纜基本型號及名稱
1.耐火電力電纜
表1
|
型號 |
產品名稱 |
|
NH-VV |
阻燃聚氯乙烯絕緣和護套耐火控制電纜 |
|
NH-FF |
氟塑料絕緣和護套耐火控制電纜 |
|
NH-VDVD |
低煙低鹵阻燃聚氯乙烯絕緣和護套耐火控制電纜 |
|
NH-YDYD |
低煙無鹵阻燃聚烯烴絕緣和護套耐火控制電纜 |
|
備注：鎧裝電纜型號后加22 |
|
五：耐火電纜代號名稱和含義
|
項目 |
代號 |
說明 |
|
耐火特性 |
NH |
耐火電纜A或B |
|
系列代號 |
K |
控制電纜 |
|
絕緣材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
Y |
聚乙烯 |
|
|
YD |
低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴) |
|
|
YJ |
交聯聚乙烯 |
|
|
F |
氟塑料分200℃和260℃兩種 |
|
|
護套材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
F |
氟塑料 分200℃和260℃兩種 |
|
|
YD |
低煙無鹵聚烯烴 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑繞包屏蔽 |
|
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
|
32 |
鋼絲鎧裝聚氯乙烯護套 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
表2
六：耐火電纜主要技術指標
|
性能項目 |
單位 |
技術指標 |
|
20℃導體直流電阻≤ |
Ω/km |
參照表 |
|
試驗電壓 |
|
3.5/5min |
|
絕緣電阻 |
MΩ/km |
500 |
|
耐火特性 |
|
GB12666.6A類或B類 |
|
阻燃特性 |
|
GB12666.5A類或B類 |
