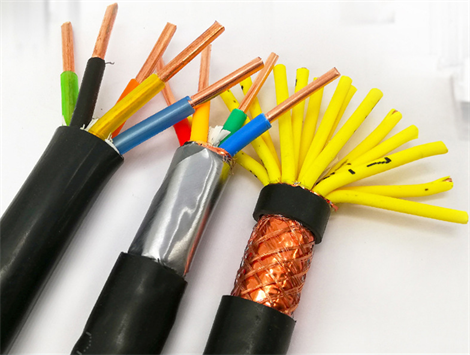

耐火電纜NH-KFFP NH-KFF
一、產品特點及用途
耐火電纜NH-KFFP NH-KFF具有較高的耐火性能，經受火焰直接燃燒下，在一定的時間內不發生短路和短路故障，因此，在火災發生時，有利于減少損失，適用于各種火災危險較大，消防安全重要性較高場所的電氣裝備及控制系統作連接線。
二、產品執行標準:企業標準，耐火特性符合GB/T19666-2005要求(IEC331)
1、交流額定電壓：U0/U 450/750V
2、工作溫度：阻燃PVC絕緣和護套70℃和105℃；氟塑料絕緣和護套200℃和260℃；交聯聚乙烯絕緣90℃；低煙無鹵阻燃聚烯烴70℃；低煙無鹵阻燃交聯聚烯烴90℃和125℃。
3、環境溫度：阻燃PVC護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃；非固定敷設-20℃
4、耐火特性：
|
符合IEC331規定 |
火焰溫度750℃、燃燒時間3h、冷卻時間12h、附加額定電壓、附加3A電流 |
|
符合GB/T19666A規定 |
火焰溫度950-1000℃、燃燒時間90min、附加額定電壓3A電流 |
|
符合GB/T19666B規定 |
火焰溫度750-800℃、燃燒時間90min、附加額定電壓3A電流 |
5、耐火電纜NH-KFFP NH-KFF安裝敷設溫度不低于0℃，氟塑料護套電纜不低于-25℃。
6、耐火層在導體和絕緣之間，絕緣可以適當減薄，減薄后的厚度不低于標稱厚度的80%。
7、敷設推薦的允許彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍；
鎧裝電纜不小于電纜外徑的12倍；
氟塑料絕緣和護套材料電纜不小于電纜外徑的8倍。
四、基本型號及名稱
|
型號 |
產品名稱 |
|
NH-KVV |
阻燃PVC絕緣和護套耐火控制電纜 |
|
NH-KVVP |
阻燃PVC絕緣和護套銅絲編織屏蔽耐火控制電纜 |
|
NH-KVVP2 |
阻燃PVC絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
|
NH-KFF |
氟塑料絕緣和護套耐火控制電纜 |
|
NH-KFFP |
氟塑料絕緣和護套銅絲編織屏蔽耐火控制電纜 |
|
NH-KFFP22 |
氟塑料絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
|
NH-KVDVD |
低煙低鹵阻燃PVC絕緣和護套耐火控制電纜 |
|
NH-KVDVDP |
低煙低鹵阻燃PVC絕緣和護套銅絲編織屏蔽耐火控制電纜 |
|
NH-KVDVDP2 |
低煙低鹵阻燃PVC絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
|
NH-KYDYD |
低煙無鹵阻燃聚烯烴絕緣和護套耐火控制電纜 |
|
NH-KYDYDP |
低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽耐火控制電纜 |
|
NH-KYDYDP2 |
低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
|
NH-KYJV |
交聯聚乙烯絕緣阻燃PVC護套耐火控制電纜 |
|
NH-KYJVP |
交聯聚乙烯絕緣阻燃PVC護套銅絲編織屏蔽耐火控制電纜 |
|
NH-KYJVP2 |
交聯聚乙烯絕緣阻燃PVC護套銅帶繞包屏蔽耐火控制電纜 |
注：鎧裝電纜型號后加22，軟結構電纜屏蔽種類可采用P2、P3等形式。
五、代號名稱和含義
|
項目 |
代號 |
說明 |
|
耐火特性 |
NH |
耐火電纜A或B |
|
系列代號 |
K |
控制電纜 |
|
絕緣材料 |
V |
PVC、阻燃PVC |
|
|
Y |
聚乙烯 |
|
|
YD |
低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴) |
|
|
YJ |
交聯聚乙烯 |
|
|
F |
氟塑料分200℃和260℃兩種 |
|
護套材料 |
V |
PVC、阻燃PVC |
|
|
F |
氟塑料分200℃和260℃兩種 |
|
|
YD |
低煙無鹵聚烯烴 |
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑繞包屏蔽 |
|
鎧裝材料 |
22 |
鋼帶鎧裝PVC護套 |
|
|
32 |
鋼絲鎧裝PVC護套 |
|
導體結構 |
A |
單股導體 |
|
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
