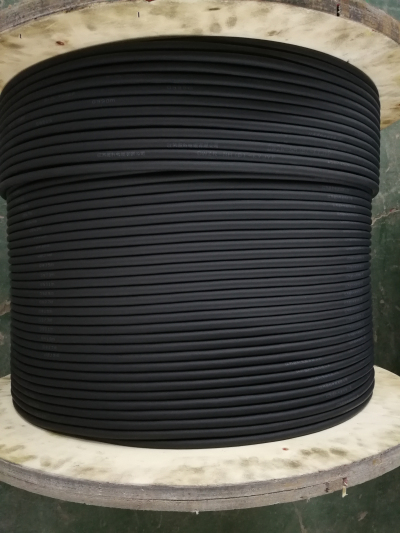

低煙無鹵屏蔽電纜DDZ-KVVP/DDZ-KYJ(F)VP

產品說明:

產品特點及用途

低煙無鹵屏蔽電纜DDZ-KVVP/DDZ-KYJ(F)VP適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。

產品執行標準：低煙無鹵屏蔽電纜DDZ-KVVP/DDZ-KYJ(F)VP 執行GB/T9330-88　

煙無鹵屏蔽電纜DDZ-KVVP/DDZ-KYJ(F)VP使用特性

1.電纜額定電壓UO/U:450/750V，交流聚烯烴UO/U為0.6/1KV

2.電纜長期工作溫度為：-20℃－90℃，-40℃－105℃

3.推薦彎曲半徑：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。

主要技術指標

1.電纜應經受環境溫度下工頻電壓試驗3kV，5min不擊穿

2.電纜的透光率應符合下表

電纜外徑　D（mm）透光率（%）≥電纜外徑　D（mm）透光率（%）≥D>40705≤105010≤4060D≥540

3.電纜的不延燃性（阻燃特性）:應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-90

4.鹵酸氣體釋放量，符合IEC754-1

5.燃燒氣體的PH值和導電率，符合IEC754-2　PH≥4.3　電導率≤10μS/mm。

代號、名稱及含義

項目代號含義系列代號

DLDWLDK低煙低鹵低煙無鹵控制電纜絕緣材料

VJEF聚氯乙烯交聯聚烯烴丁腈熱塑體護套材料

VGS聚氯乙烯熱固性護套熱塑性護套屏蔽材料

PP2銅網或鍍錫銅網銅帶/塑復合帶鎧裝材料

2232鋼帶/細鋼絲導體種類

ABR獨股導體/7股絞合導體/多股絞合導體

銷售范圍

截面mm20.51.01.52.546101625

芯數2-812-812-812-502-372-202-192-142-10

1

DDZ-VV/DDZ-VLV低煙低鹵聚氯乙烯絕緣低煙低鹵聚氯乙烯/聚乙烯護套阻燃電力電纜

A.B.C

DDZ-VV22/DDZ-VLV22/DDZ-VV23/DDZ-VLV23

低煙低鹵聚氯乙烯絕緣鋼帶鎧裝低煙低鹵聚氯乙烯/聚乙烯護套阻燃電力電纜

DDZ-VV32/DDZ-VLV32/DDZ-VV33 /DDZ-VLV33/DDZ-VV42 /DDZ-VLV42/DDZ-VV43/DDZ-VLV43低煙低鹵聚氯乙烯絕緣鋼絲鎧裝低煙低鹵聚氯乙烯/聚乙烯護套阻燃電力電纜

2

DDZ-YJ(F)V/DDZ-YJ(F)LV(輻照)交聯聚乙烯絕緣低煙低鹵聚乙烯護套阻燃電力電纜

A.B.C

DDZ-YJ(F)V22/DDZ-YJ(F)LV22(輻照)交聯聚乙烯絕緣鋼帶鎧裝低煙低鹵聚乙烯護套阻燃電力電纜

DDZ-YJ(F)V32/DDZ-YJ(F)LV32/DDZ-YJ(F)V42/DDZ-YJ(F)LV42(輻照)交聯聚乙烯絕緣鋼絲鎧裝低煙低鹵聚乙烯護套阻燃電力電纜

3

DDZ-KVV/DDZ-KYJ(F)V低煙低鹵聚氯乙烯/(輻照)交聯聚乙烯絕緣低煙低鹵聚氯乙烯護套阻燃控制電纜

A.B.C

DDZ-KVV22/DDZ-KYJ(F)V22低煙低鹵聚氯乙烯/(輻照)交聯聚乙烯絕緣鋼帶鎧裝低煙低鹵聚氯乙烯護套阻燃控制電纜

DDZ-KVVP/DDZ-KYJ(F)VP低煙低鹵聚氯乙烯/(輻照)交聯聚乙烯絕緣銅絲編織屏蔽低煙低鹵聚氯乙烯護套阻燃控制電纜

DDZ-KVVP22/DDZ-KYJ(F)VP22低煙低鹵聚氯乙烯/(輻照)交聯聚乙烯絕緣銅帶屏蔽低煙低鹵聚氯乙烯護套阻燃控制電纜

DDZ-KVVP32/DDZ-KYJ(F)VP32低煙低鹵聚氯乙烯/(輻照)交聯聚乙烯絕緣銅絲鎧裝低煙低鹵聚氯乙烯護套阻燃控制電纜

 DDZ-BV/DDZ-BLV 低煙低鹵聚乙烯絕緣阻燃電線A.B.C

DDZ-BVV/DDZ-BLVV低煙低鹵聚乙烯絕緣和護套阻燃電線

DDZ-BVR 低煙低鹵聚乙烯絕緣阻燃軟電線
