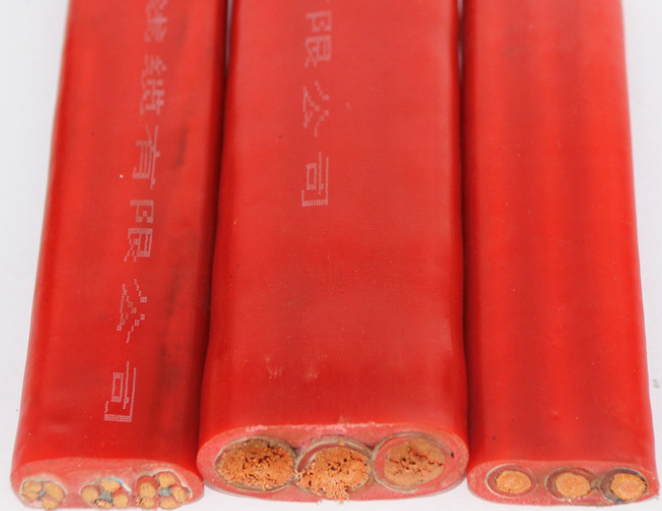

szsjjb.comYGCB-3*70 硅橡膠扁平軟電纜
一：產品特點及用途
YGCB-3*70 硅橡膠扁平軟電纜采用硅橡膠作J緣或護套材料，由于硅橡膠本身具有耐高溫、耐寒、柔軟、耐磨、防腐等特性，因此該電纜高溫環境下電氣性能穩定，抗老化性能好，使用壽命長，適合于交流1KV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、化工、船舶、港口等行業。
分相屏蔽硅橡膠護套扁平電纜適用于作變頻器供電電纜。
二：YGCB-3*70 硅橡膠扁平軟電纜產品執行標準：企業標準。
三：YGCB-3*70 硅橡膠扁平軟電纜使用特性
1．交流額定電壓：U0/U 0.6/1KV
高工作溫度： 180℃
低環境溫度：固定敷設-60℃
2． 電纜安裝敷設溫度應不低于-25℃。

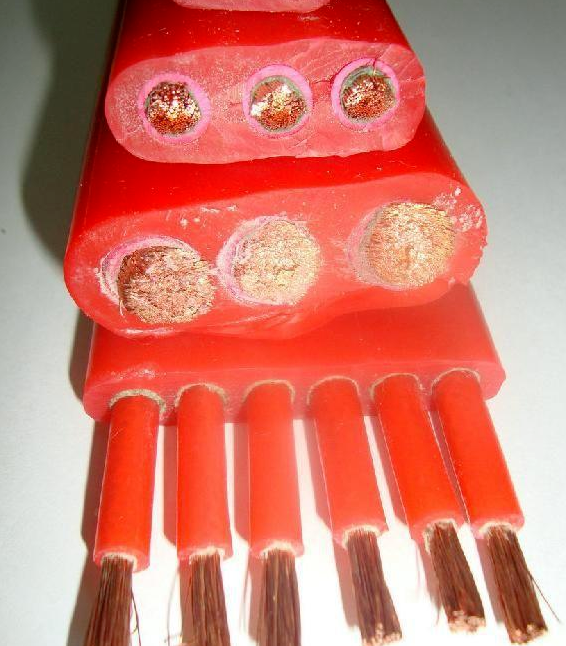

四：其他耐高溫硅橡膠扁電纜扁平軟電纜基本型號及M稱
表1
型號 產品M稱
YGGB 硅橡膠J緣和護套鍍錫銅絲移動用扁平軟電纜
YGCB-VFR 丁晴J緣硅橡膠護套移動用扁平軟電纜
YGCB-HF46R F46J緣硅橡膠護套移動用扁平軟電纜
YGCBP 硅橡膠J緣和護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜
YGCB-VFRP 丁晴J緣硅橡膠護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜
YGCB-HF46RP F46J緣硅橡膠護套鍍錫銅絲編織分相屏蔽移動用扁平軟電纜
備注：導體線芯中銅絲可以采用鍍錫。
五：代號M稱和含義.
表2
代號 代號含義
Y 移動用系列
G 硅橡膠J緣或護套
VF 丁晴J緣
B 扁型
P 銅絲(鍍錫銅絲)屏蔽
F46 聚全氟乙丙烯
六：主要技術指標
1．成品電纜導體(R類)直流電阻(符合GB3956規定)參照附錄A表2。
2．20℃時J緣電阻不小于100MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
