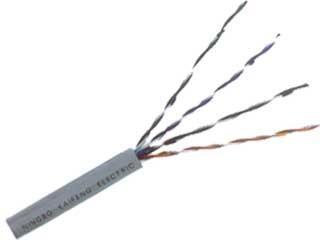

通訊雙屏蔽電纜RS485-22-1*2*0.5

一、執行標準：通訊雙屏蔽電纜RS485-22-1*2*0.5執行企業標準.

二、通訊雙屏蔽電纜RS485-22-1*2*0.5性能參數：

通訊雙屏蔽電纜RS485-22-1*2*0.5項目單位指標

1*2*24AWG（901）

2*2*24AWG（902）

3*2*24AWG（903）

通訊雙屏蔽電纜RS485-22-1*2*0.5

4*2*24AWG（904）

20℃導體標稱直流電阻

ohm/1000ft

24242424

工作電容導體-導體

pF/ft

234 {# W1 q0 h7 p1 L- ~

232323

工作電容導體-屏蔽

pF/ft

12.812.812.812.8

標稱特殊阻抗

ohm

120120120120

傳輸時延

ns/ft

1.61.61.61.6

1MHZ時衰減

dB/100ft

0.60.60.60.6

25℃導體大導電電流

Amps RS485-22RS485-22通訊雙屏蔽電纜

2.12.11.541.54

大工作電壓

V RMS

300300300300

電纜工作溫度范圍-30℃ To +80℃通訊雙屏蔽電纜RS485-22-1*2*0.5小彎曲半徑不大于6倍的電纜外徑

 通訊雙屏蔽電纜RS485-22-1*2*0.5布線規范

　　通訊雙屏蔽電纜RS485-22-1*2*0.5由于其布線簡單，穩定可靠從而廣泛的應用于視頻監控，門禁對講，樓宇報警等各個L域中，但是，在485總線布線過程中由于有很多不完全準確的概念導致出現很多問題?，F(xiàn)在將一些錯誤的觀念作出一些澄清。 　　1.485信號線可以和強電把其他形式的能轉換成電能的裝置叫做電源">電源線一同走線。在實際施工當中，由于走線都是通過管線走的，施工方有的時候?yàn)榱藞D方便，直接將485信號線和電源線綁在一起，由于強電具有強烈的電磁信號對弱電進行干擾，從而導致485信號不穩定，導致通信不穩定 　　2.485信號線可以使用平行線作為布線，也可以使用非屏蔽線作為布線。由于485信號是利用差模傳輸?shù)?，即?85+與485-的電壓差來作為信號傳輸。如果外部有一個干擾源對其進行干擾，使用雙絞線進行485信號傳輸?shù)臅r(shí)候，由于其雙絞，干擾對于485+，485-的干擾效果都是一樣的，那電壓差依然是不變的，對于485信號的干擾縮到了小。同樣的道理，如果有屏蔽線起到屏蔽作用的話，外部干擾源對于其的干擾影響也可以盡可能的縮小。 　　3.選擇使用普通的超五類屏蔽雙絞線即網線就可以。由于原材料價格上漲，導致現在市場上的線材魚龍混雜，有不良商人利用某種合金來D替銅絲來做網線，在外面鍍銅以蒙混客戶。具體區別方法：看網線截面，如果是銅色的話，就是銅絲，如為白色，則是用合金以次充好。合金一般比較脆，容易斷，而且導電性遠不如銅絲，很容易在工程施工中造成問題。線材一般那建議選擇標準的485線，其為屏蔽雙絞線，傳輸線不是像網線那樣為單股的銅絲，而是多股銅絲絞在一起形成一根線，從而即使某根小銅絲斷掉，也不會影響整個的使用。 　　

　4.485布線可以任意布設成星型接線與樹形接線。485布線規范是須要手牽手的布線，一旦沒有借助485集線器和485中繼器直接布設成星型連接和樹形連接，很容易造成信號反射導致總線不穩定。很多施工方在485布線過程中，使用了星型接線和樹形接線，有的時候整個系統非常穩定，但是有的時候則總是出現問題，又很難查找原因，一般都是由于不規范布線所引起的。如果由于現場的限制，須要進行星型連接或者樹形連接，可以使用深圳市富永通科技有限公司的485集線器和485中繼器解決相關問題，相關參考頁面如下：485總線星型連接，485總線樹形拓?fù)浣Y(jié)構。 　　5.485總線須要接地。在很多技術文檔中，都提到485總線須要接地，但是沒有詳細的提出如何接地。嚴格的說，485總線須要單點可靠接地。單點就是整個485總線上只能是有一個點接地，不能多點接地，因?yàn)閷⑵浣拥厥且驗橐獙⒌鼐€（一般都是屏蔽線作地線）上的電壓保持一致，防止共模干擾，如果多點接地適得其反?？煽拷拥貢r(shí)整個485線路的地線須要有良好的接觸，從而保證電壓一致，因?yàn)樵趯?shí)際施工中，為了接線方便，將線剪成多段再連接，但是沒有將屏蔽線作良好的連接，從而使得其地線分成了多段，電壓不能保持一致，導致共模干擾。


選購RS485通訊電纜須要看的幾點，以下觀點為參考意見，

要點1（型號選擇）：很多人用RVVP、RVSP、KVVP等聚氯乙烯J緣介質的電纜傳輸數字信號，這是錯誤的！

要點2（線徑選擇）：24AWG導體的電纜，傳輸距離一般限于100米以內。

工業布線距離較遠且環境較為惡劣，建議增大導體線徑。按照《GB50217-2007電力工程電纜設計規范》的規定，信號線導體截面≮0.5mm²

關于485通訊，分兩種情況，一種是單工，也就是只讀，另一種情況是雙工，也就是可以控制，單工的情況下是2線，雙工的情況下是4根，因此用到2*2*1.5規格，一般限長度是1216米，這是就需要特殊電纜，一方面線徑要大，另一方面屏蔽要好，對于這種需求，需要逐一檢驗，否則通訊容易出現莫M其妙的問題。

要點3（敷設選擇）：

非鎧裝雙絞屏蔽型電纜 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑8.2mm左右，灰色護套。適用于室內、管道及一般工業環境。使用時，屏蔽層一端接地！

  鎧裝型雙絞屏蔽電纜 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，電纜外徑12.3mm左右，黑色護套。可用于干擾嚴重、鼠害頻繁以及有防雷、防爆要求的場所。使用時，建議鎧裝層兩端接地，內層屏蔽一端接地！
