型號
M 稱
規格
用途
MHYV（PUYV）
聚乙烯J緣阻燃聚氯乙烯護套礦用信號電纜
2-5
7/0.28
用于平巷、斜巷及機電硐室
MHJYV（PUJYV）
聚乙烯J緣阻燃聚氯乙烯護套加強礦用通信電纜
2-5
7/0.28
（三鋼四銅）
用于平巷、斜巷、有較好的抗拉強度
MHYVP
煤礦用聚乙烯J緣編織屏蔽聚氯乙烯護套通信電纜
（5-10)*2*(0.75-1.5)
用于電場干擾較大的場所作信號傳輸，適用于固定敷設
MHY32
煤礦用聚乙烯J緣鋼絲鍇裝聚氯乙烯護套通信電纜
(5-19)*2*(0.75-1.5)
用于平巷，豎井或斜井作主信號傳輸
MHYVR
煤礦用聚乙烯J緣聚氯乙烯護套通信軟電纜
(5-10)*2*(0.75-1.5)
用于礦場作普通信號傳輸，可移動使用
MHYBV(PUYBV)
煤礦用聚乙烯J緣鍍鋅鋼絲編織鎧裝阻燃聚氯乙烯護套通信電纜
5-50
1/0.8
用于機械沖擊較高的平巷、斜巷
MHYAV(PUYAV)
煤礦用聚乙烯J緣鋁/聚乙烯粘結護層阻燃聚氯乙烯護套通信電纜
10-100
1/0.8
1/1.0
用于較潮濕的斜井和平巷作通信線
MHYA32(PUYA32)
煤礦用聚乙烯J緣鋁/聚乙烯粘結護層鍍鋅鋼絲鎧裝
阻燃聚氯乙烯護套通信電纜
10-100
1/0.8
1/1.0
用于煤礦豎井和斜井作通信線
2結構
編輯
1、導線：退火裸銅線，銅線直徑為0．30，0．42，0．52，0．60，0．70，0．80，0．90(mm)。

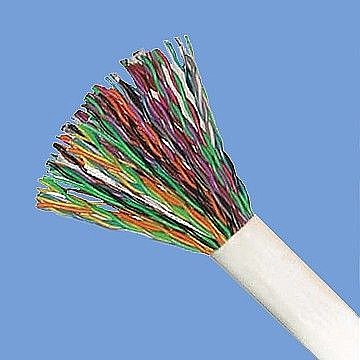

礦用通信電纜
2、J緣材料：高密度聚乙烯或聚丙烯，按照全色譜標準標明J緣線的顏色。
3、J緣線對：把二根不同顏色的J緣線按不同的節距扭絞成對，并采用規定的色譜組合以便識別線對。
4、通信電纜纜芯結構：以1對為基本單位，超過25對的電纜按單位組合，每個單位用規定色譜的單位扎帶繞扎，以便識別不同的單位。100對及以上線對的電纜加有1%的預備線對，但多不超過6對。纜芯內的間隙用石油膏填充。
5、纜芯包帶：用聚脂薄膜帶繞包。
6、屏蔽：銅絲屏蔽或用軋紋(或不軋紋)金屬帶，金屬帶縱包于通信電纜纜芯包帶之外。
7、護套：藍色低密度聚乙烯。也可提供雙層護套的通信電纜。[1]
3識別和長度標記
編輯
電纜外表面有長期性識別標記，標記間隔不大于1m，標記內容有：導線直徑，線對數量，電纜型號，制造廠廠M代號及制造年份，長度標記以間隔不大于1m標記在外表面上，但與上述標記錯開。礦用通信電纜采用全色譜J緣，鋁塑綜合護套(即電纜的縱包屏蔽鋁帶與護套粘結成一體，形成密封護層)，具有電氣性能優越，施工方便的特點。
